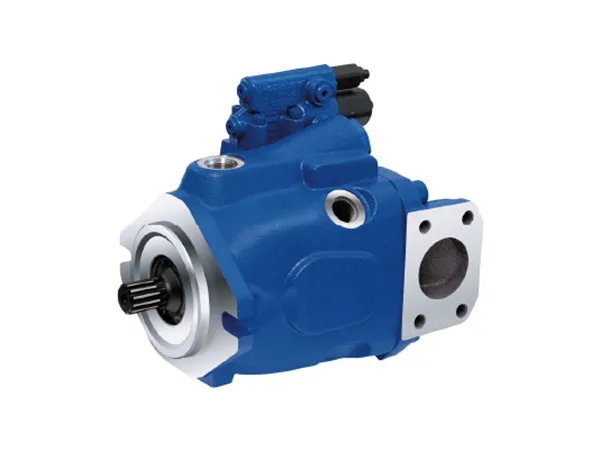

BOMBAS HIDRÁULICAS HL-A10VO
Bomba de pistones axiales de desplazamiento variable para circuito abierto

Bomba de pistones axiales de desplazamiento variable para circuito abierto

Perfecta para equipos que trabajan a presiones medias, la bomba de desplazamiento variable HL-A10VO destaca por su diseño compacto y su extraordinaria relación entre potencia y peso. Es la opción ideal para quienes buscan mejorar el rendimiento hidráulico sin sacrificar espacio ni eficiencia.

  • Desplazamiento: 10-100 cm³/rev
  • Presión nominal: 250 bar
  • Presión máxima admisible: 315 bar
Solicite una cotización
Datos técnicos
Tamaño
Desplazamiento
(cm³/rev)
Velocidad máx.
(rpm)
nnom
nmáx
Flujo máx.
(L/min)
an=nmáx
n=1500rpm
Potencia máx.(kw)
Δp=350 bar
n=nmáx
n=1500rpm
Detalles
10
10.5
3600
4320
37
15
16
7
Desplazamiento geométrico Vg máx cm³/rev 10.5
Velocidad de rotación máx. a Vg=Vg máx no máx rpm 3600
a Vg=Vg máx rpm 4320
Flujo máximo a n=no máx qvo máx L/min 37
a n=1500 rpm L/min 15
Potencia máx a n=no máx Po máx kW 16
a n=1500 rpm kW 7
Par a Δp=280bar Tmáx Nm 42
a Δp=100bar T Nm 17
Rigidez rotatoria del eje de transmisión Extremo del eje S C Nm/rad 9200
Extremo del eje R C Nm/rad -
Extremo del eje U C Nm/rad 6800
Extremo del eje W C Nm/rad -
Extremo del eje P C Nm/rad 10700
Momento de inercia del grupo rotatorio J kgm² 0.0006
Aceleración angular máx. a rad/s² 8000
Volumen de la carcasa V L 0.2
Peso sin transmisión (aprox.) m kg 8
Peso con transmisión (aprox.) -
18
18
3300
3960
59
27
25
11
Desplazamiento geométrico Vg máx cm³/rev 18
Velocidad de rotación máx. a Vg=Vg máx no máx rpm 3300
a Vg=Vg máx rpm 3960
Flujo máximo a n=no máx qvo máx L/min 59
a n=1500 rpm L/min 27
Potencia máx a n=no máx Po máx kW 25
a n=1500 rpm kW 11
Par a Δp=280bar Tmáx Nm 71
a Δp=100bar T Nm 29
Rigidez rotatoria del eje de transmisión Extremo del eje S C Nm/rad 11000
Extremo del eje R C Nm/rad 14800
Extremo del eje U C Nm/rad 8000
Extremo del eje W C Nm/rad -
Extremo del eje P C Nm/rad -
Momento de inercia del grupo rotatorio J kgm² 0.0009
Aceleración angular máx. a rad/s² 6800
Volumen de la carcasa V L 0.25
Peso sin transmisión (aprox.) m kg 11.5
Peso con transmisión (aprox.) 13
28
28
3000
3600
84
42
35
18
Desplazamiento geométrico Vg máx cm³/rev 28
Velocidad de rotación máx. a Vg=Vg máx no máx rpm 3000
a Vg=Vg máx rpm 3600
Flujo máximo a n=no máx qvo máx L/min 84
a n=1500 rpm L/min 42
Potencia máx a n=no máx Po máx kW 35
a n=1500 rpm kW 18
Par a Δp=280bar Tmáx Nm 111
a Δp=100bar T Nm 45
Rigidez rotatoria del eje de transmisión Extremo del eje S C Nm/rad 223000
Extremo del eje R C Nm/rad 26300
Extremo del eje U C Nm/rad 16700
Extremo del eje W C Nm/rad 19900
Extremo del eje P C Nm/rad -
Momento de inercia del grupo rotatorio J kgm² 0.0017
Aceleración angular máx. a rad/s² 5500
Volumen de la carcasa V L 0.3
Peso sin transmisión (aprox.) m kg 15
Peso con transmisión (aprox.) 18
45
45
2600
3120
117
68
49
28
Desplazamiento geométrico Vg máx cm³/rev 45
Velocidad de rotación máx. a Vg=Vg máx no máx rpm 2600
a Vg=Vg máx rpm 3120
Flujo máximo a n=no máx qvo máx L/min 117
a n=1500 rpm L/min 68
Potencia máx a n=no máx Po máx kW 49
a n=1500 rpm kW 28
Par a Δp=280bar Tmáx Nm 179
a Δp=100bar T Nm 72
Rigidez rotatoria del eje de transmisión Extremo del eje S C Nm/rad 37500
Extremo del eje R C Nm/rad 41000
Extremo del eje U C Nm/rad 30000
Extremo del eje W C Nm/rad 34400
Extremo del eje P C Nm/rad -
Momento de inercia del grupo rotatorio J kgm² 0.003
Aceleración angular máx. a rad/s² 4000
Volumen de la carcasa V L 0.5
Peso sin transmisión (aprox.) m kg 18
Peso con transmisión (aprox.) 24
60
60
2700
3140
162
90
65
37
Desplazamiento geométrico Vg máx cm³/rev 60
Velocidad de rotación máx. a Vg=Vg máx no máx rpm 2700
a Vg=Vg máx rpm 3140
Flujo máximo a n=no máx qvo máx L/min 162
a n=1500 rpm L/min 90
Potencia máx a n=no máx Po máx kW 65
a n=1500 rpm kW 37
Par a Δp=280bar Tmáx Nm 238
a Δp=100bar T Nm 95
Rigidez rotatoria del eje de transmisión Extremo del eje S C Nm/rad 65500
Extremo del eje R C Nm/rad 69400
Extremo del eje U C Nm/rad 49200
Extremo del eje W C Nm/rad 54000
Extremo del eje P C Nm/rad -
Momento de inercia del grupo rotatorio J kgm² 0.0056
Aceleración angular máx. a rad/s² 3300
Volumen de la carcasa V L 0.8
Peso sin transmisión (aprox.) m kg 22
Peso con transmisión (aprox.) 28
63
63
2600
3140
163
95
68
39
Desplazamiento geométrico Vg máx cm³/rev 63
Velocidad de rotación máx. a Vg=Vg máx no máx rpm 2600
a Vg=Vg máx rpm 3140
Flujo máximo a n=no máx qvo máx L/min 163
a n=1500 rpm L/min 95
Potencia máx a n=no máx Po máx kW 68
a n=1500 rpm kW 39
Par a Δp=280bar Tmáx Nm 250
a Δp=100bar T Nm 100
Rigidez rotatoria del eje de transmisión Extremo del eje S C Nm/rad 65500
Extremo del eje R C Nm/rad 69400
Extremo del eje U C Nm/rad 49200
Extremo del eje W C Nm/rad 54000
Extremo del eje P C Nm/rad -
Momento de inercia del grupo rotatorio J kgm² 0.0056
Aceleración angular máx. a rad/s² 3300
Volumen de la carcasa V L 0.8
Peso sin transmisión (aprox.) m kg 22
Peso con transmisión (aprox.) 28
72
72
2600
3140
187
187
77
45
Desplazamiento geométrico Vg máx cm³/rev 72
Velocidad de rotación máx. a Vg=Vg máx no máx rpm 2600
a Vg=Vg máx rpm 3140
Flujo máximo a n=no máx qvo máx L/min 187
a n=1500 rpm L/min 108
Potencia máx a n=no máx Po máx kW 77
a n=1500 rpm kW 45
Par a Δp=280bar Tmáx Nm 286
a Δp=100bar T Nm 114
Rigidez rotatoria del eje de transmisión Extremo del eje S C Nm/rad 65500
Extremo del eje R C Nm/rad 69400
Extremo del eje U C Nm/rad 49200
Extremo del eje W C Nm/rad 54000
Extremo del eje P C Nm/rad -
Momento de inercia del grupo rotatorio J kgm² 0.0056
Aceleración angular máx. a rad/s² 3300
Volumen de la carcasa V L 0.8
Peso sin transmisión (aprox.) m kg 22
Peso con transmisión (aprox.) 28
85
85
2500
3000
212
128
89
53
Desplazamiento geométrico Vg máx cm³/rev 85
Velocidad de rotación máx. a Vg=Vg máx no máx rpm 2500
a Vg=Vg máx rpm 3000
Flujo máximo a n=no máx qvo máx L/min 212
a n=1500 rpm L/min 128
Potencia máx a n=no máx Po máx kW 89
a n=1500 rpm kW 53
Par a Δp=280bar Tmáx Nm 338
a Δp=100bar T Nm 135
Rigidez rotatoria del eje de transmisión Extremo del eje S C Nm/rad 143000
Extremo del eje R C Nm/rad 152900
Extremo del eje U C Nm/rad 102900
Extremo del eje W C Nm/rad 117900
Extremo del eje P C Nm/rad -
Momento de inercia del grupo rotatorio J kgm² 0.012
Aceleración angular máx. a rad/s² 2700
Volumen de la carcasa V L 1
Peso sin transmisión (aprox.) m kg 36
Peso con transmisión (aprox.) 45
100
100
2300
2500
230
150
96
62
Desplazamiento geométrico Vg máx cm³/rev 100
Velocidad de rotación máx. a Vg=Vg máx no máx rpm 2300
a Vg=Vg máx rpm 2500
Flujo máximo a n=no máx qvo máx L/min 230
a n=1500 rpm L/min 150
Potencia máx a n=no máx Po máx kW 96
a n=1500 rpm kW 62
Par a Δp=280bar Tmáx Nm 398
a Δp=100bar T Nm 159
Rigidez rotatoria del eje de transmisión Extremo del eje S C Nm/rad 143000
Extremo del eje R C Nm/rad -
Extremo del eje U C Nm/rad 102900
Extremo del eje W C Nm/rad 117900
Extremo del eje P C Nm/rad -
Momento de inercia del grupo rotatorio J kgm² 0.012
Aceleración angular máx. a rad/s² 2700
Volumen de la carcasa V L 1
Peso sin transmisión (aprox.) m kg 36
Peso con transmisión (aprox.) 45
Tamaño Desplazamiento (cm³/rev) Velocidad máx. (rpm) Flujo máx.(L/min) Max. power(kw) Δp=350 bar
nonm nmáx an=nmáx n=1500rpm n=nmáx n=1500rpm
10 10.5 3600 4320 37 15 16 7
18 18 3300 3960 59 27 25 11
28 28 3000 3600 84 42 35 18
45 45 2600 3120 117 68 49 28
60 60 2700 3140 162 90 65 37
63 63 2600 3140 163 95 68 39
72 72 2600 3140 187 108 77 45
85 85 2500 3000 212 128 89 53
100 100 2300 2500 230 150 96 62
Características
  • Bomba de pistón axial de desplazamiento variable El diseño del plato oscilante proporciona un accionamiento hidrostático suave y eficaz en circuitos abiertos.
  • Control proporcional del flujo El flujo se ajusta en proporción directa a la velocidad de accionamiento y a la desplazamiento (cilindrada).
  • Ajuste continuo del flujo La variación continua del desplazamiento se consigue ajustando el ángulo del plato oscilante.
  • Sólido sistema de rodamientos Garantiza una vida útil prolongada y un funcionamiento seguro.
  • Altas velocidades de transmisión Capaz de funcionar a altas velocidades de rotación manteniendo la estabilidad.
  • Relación potencia-peso optimizada Su tamaño compacto mejora la flexibilidad de instalación sin comprometer el rendimiento.
  • Funcionamiento silencioso Minimiza los niveles sonoros, generando un entorno de trabajo más silencioso.
  • Buen rendimiento de aspiración Garantiza una entrada eficiente de fluido para un funcionamiento continuo.
  • Opciones de control avanzado
    • Control de presión electrohidráulico para ajustes precisos de presión.
    • Control de potencia para optimizar el consumo de energía.
    • Control electroproporcional del ángulo del plato oscilante para una mayor capacidad de respuesta.
  • Tiempo de respuesta rápido Ofrece velocidades de respuesta rápidas para mejorar la eficiencia del sistema.
