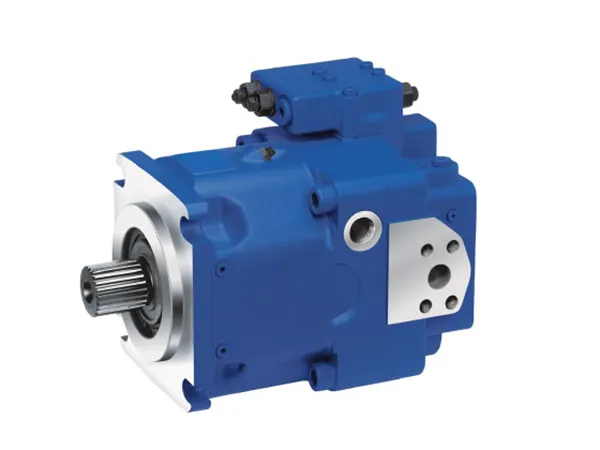

Bomba de desplazamiento variable de 74-260cm³/rev

Datos técnicos

Tamaño

Desplazamiento (cm³/rev)

V_gmáx

V_gmín

Velocidad máx. (rpm)

V_gmáx

V_gV≤V_gmáx

Flujo máx. (L/min)

Potencia máx.(kw)
Δp=350 bar

Detalles

2550

3000

189

110

Desplazamiento geométrico		V_gmáx	cm³/rev	74
Desplazamiento geométrico		V_gmín	cm³/rev	0
Velocidad de rotación	a V_gmáx	n_máx	rpm	2550
Velocidad de rotación	a V_g≤V_gmáx	n_máx1	rpm	3000
Flujo	a n_máx y V_gmáx	q_{v máx}	L/min	189
Potencia	a q_{v máx} y Δp=350bar	P_máx	kW	110
Par	a V_gmáx y Δp=350bar	T_máx	Nm	412
Rigidez de rotación del eje de transmisión	Extremo del eje Z	c	Nm/rad	145836
	Extremo del eje P	c	Nm/rad	143104
	Extremo del eje S	c	Nm/rad	101921
	Extremo del eje T	c	Nm/rad	125603
Momento de inercia del grupo rotatorio		J_TW	kgm²	0.0115
Aceleración angular máx.		α	rad/s²	15000
Volumen de la carcasa		V	L	1.85
Peso	aprox.	m	kgm²	45

93.5

2350

2780

220

128

Desplazamiento geométrico		V_gmáx	cm³/rev	93.5
Desplazamiento geométrico		V_gmín	cm³/rev	0
Velocidad de rotación	a V_gmáx	n_máx	rpm	2350
Velocidad de rotación	a V_g≤V_gmáx	n_máx1	rpm	2780
Flujo	a n_máx y V_gmáx	q_{v máx}	L/min	220
Potencia	a q_{v máx} y Δp=350bar	P_máx	kW	128
Par	a V_gmáx y Δp=350bar	T_máx	Nm	521
Rigidez de rotación del eje de transmisión	Extremo del eje Z	c	Nm/rad	199601
	Extremo del eje P	c	Nm/rad	196435
	Extremo del eje S	c	Nm/rad	173704
	Extremo del eje T	c	Nm/rad
Momento de inercia del grupo rotatorio		J_TW	kgm²	0.0173
Aceleración angular máx.		α	rad/s²	13000
Volumen de la carcasa		V	L	2.1
Peso	aprox.	m	kgm²	53

115

93.5

2350

2780

220

128

Desplazamiento geométrico		V_gmáx	cm³/rev	93.5
Desplazamiento geométrico		V_gmín	cm³/rev	0
Velocidad de rotación	a V_gmáx	n_máx	rpm	2350
Velocidad de rotación	a V_g≤V_gmáx	n_máx1	rpm	2780
Flujo	a n_máx y V_gmáx	q_{v máx}	L/min	220
Potencia	a q_{v máx} y Δp=350bar	P_máx	kW	128
Par	a V_gmáx y Δp=350bar	T_máx	Nm	521
Rigidez de rotación del eje de transmisión	Extremo del eje Z	c	Nm/rad	199601
	Extremo del eje P	c	Nm/rad	196435
	Extremo del eje S	c	Nm/rad	173704
	Extremo del eje T	c	Nm/rad
Momento de inercia del grupo rotatorio		J_TW	kgm²	0.0173
Aceleración angular máx.		α	rad/s²	13000
Volumen de la carcasa		V	L	2.1
Peso	aprox.	m	kgm²	53

130

2100

2500

273

159

Desplazamiento geométrico		V_gmáx	cm³/rev	130
Desplazamiento geométrico		V_gmín	cm³/rev	0
Velocidad de rotación	a V_gmáx	n_máx	rpm	2100
Velocidad de rotación	a V_g≤V_gmáx	n_máx1	rpm	2500
Flujo	a n_máx y V_gmáx	q_{v máx}	L/min	273
Potencia	a q_{v máx} y Δp=350bar	P_máx	kW	159
Par	a V_gmáx y Δp=350bar	T_máx	Nm	724
Rigidez de rotación del eje de transmisión	Extremo del eje Z	c	Nm/rad	302495
	Extremo del eje P	c	Nm/rad	312403
	Extremo del eje S	c	Nm/rad	236861
	Extremo del eje T	c	Nm/rad
Momento de inercia del grupo rotatorio		J_TW	kgm²	0.0318
Aceleración angular máx.		α	rad/s²	10500
Volumen de la carcasa		V	L	2.9
Peso	aprox.	m	kgm²	66

145

2200

2500

319

186

Desplazamiento geométrico		V_gmáx	cm³/rev	145
Desplazamiento geométrico		V_gmín	cm³/rev	0
Velocidad de rotación	a V_gmáx	n_máx	rpm	2200
Velocidad de rotación	a V_g≤V_gmáx	n_máx1	rpm	2500
Flujo	a n_máx y V_gmáx	q_{v máx}	L/min	319
Potencia	a q_{v máx} y Δp=350bar	P_máx	kW	186
Par	a V_gmáx y Δp=350bar	T_máx	Nm	808
Rigidez de rotación del eje de transmisión	Extremo del eje Z	c	Nm/rad	302495
	Extremo del eje P	c	Nm/rad	312403
	Extremo del eje S	c	Nm/rad	236861
	Extremo del eje T	c	Nm/rad
Momento de inercia del grupo rotatorio		J_TW	kgm²	0.0341
Aceleración angular máx.		α	rad/s²	9000
Volumen de la carcasa		V	L	2.9
Peso	aprox.	m	kgm²	76

190

193

2100

405

236

Desplazamiento geométrico		V_gmáx	cm³/rev	193
Desplazamiento geométrico		V_gmín	cm³/rev	0
Velocidad de rotación	a V_gmáx	n_máx	rpm	2100
Velocidad de rotación	a V_g≤V_gmáx	n_máx1	rpm	2100
Flujo	a n_máx y V_gmáx	q_{v máx}	L/min	405
Potencia	a q_{v máx} y Δp=350bar	P_máx	kW	236
Par	a V_gmáx y Δp=350bar	T_máx	Nm	1075
Rigidez de rotación del eje de transmisión	Extremo del eje Z	c	Nm/rad	346190
	Extremo del eje P	c	Nm/rad	383292
	Extremo del eje S	c	Nm/rad	259773
	Extremo del eje T	c	Nm/rad	301928
Momento de inercia del grupo rotatorio		J_TW	kgm²	0.055
Aceleración angular máx.		α	rad/s²	6800
Volumen de la carcasa		V	L	3.8
Peso	aprox.	m	kgm²	95

260

1800

2300

468

273

Desplazamiento geométrico		V_gmáx	cm³/rev	260
Desplazamiento geométrico		V_gmín	cm³/rev	0
Velocidad de rotación	a V_gmáx	n_máx	rpm	1800
Velocidad de rotación	a V_g≤V_gmáx	n_máx1	rpm	2300
Flujo	a n_máx y V_gmáx	q_{v máx}	L/min	468
Potencia	a q_{v máx} y Δp=350bar	P_máx	kW	273
Par	a V_gmáx y Δp=350bar	T_máx	Nm	1448
Rigidez de rotación del eje de transmisión	Extremo del eje Z	c	Nm/rad	686465
	Extremo del eje P	c	Nm/rad	653835
	Extremo del eje S	c	Nm/rad	352009
	Extremo del eje T	c	Nm/rad	567115
Momento de inercia del grupo rotatorio		J_TW	kgm²	0.0878
Aceleración angular máx.		α	rad/s²	4800
Volumen de la carcasa		V	L	4.6
Peso	aprox.	m	kgm²	125

Tamaño	Desplazamiento (cm³/rev)		Velocidad máx. (rpm)		Flujo máx.(L/min)	Max. power (kw)
Tamaño	V_gmáx	V_gmín	V_gmáx	V_g≤V_gmáx	Flujo máx.(L/min)	Δp=350 bar
75	74	0	2550	3000	189	110
95	93.5	0	2350	2780	220	128
115	93.5	0	2350	2780	220	128
130	130	0	2100	2500	273	159
145	145	0	2200	2500	319	186
190	193	0	2100	2100	405	236
260	260	0	1800	2300	468	273

Características

Transmisión hidráulica fija Ideal para sistemas hidráulicos de circuito abierto.
Flujo proporcional a la velocidad de accionamiento y al desplazamiento Permite el ajuste continuo mediante cambios del ángulo de giro.
Funcionamiento con suministro automático Funciona con depósitos presurizados o con una bomba de carga incorporada opcional.
Variedad de opciones de regulación Se adecua a las diferentes demandas de la aplicación.
Posibilidad de ajustar el control de potencia externo Los dispositivos de control pueden ajustarse incluso durante el funcionamiento.
Compatibilidad Compatible con bombas de engranajes u otras bombas de pistones axiales del mismo tamaño.
Salida regulable de flujo desde cero Proporciona un control preciso entre cero y el flujo máximo.
Modos de control DRS, EP, EPD, LRDU, LES, LRDS, LRDH
