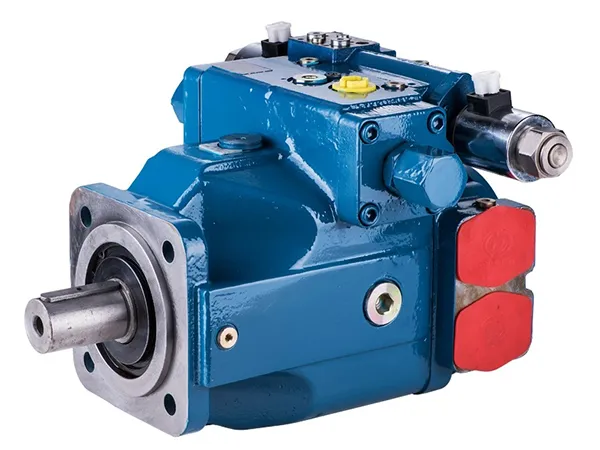

BOMBAS HIDRÁULICAS HL-A4VSG
Bomba de pistones axiales de desplazamiento variable para circuito cerrado

Bomba de pistones axiales de desplazamiento variable para circuito cerrado

Ha sido fabricada para funcionar en circuitos cerrados, la bomba de desplazamiento variable HL-A4VSG ofrece un control preciso del flujo y un rendimiento de alta presión, ideal para maquinaria de construcción e instalaciones industriales donde la potencia no puede fallar.

  • Desplazamiento: 40-500 cm³/rev
  • Presión nominal: 350 bar
  • Presión máxima admisible: 400 bar
Solicite una cotización
Datos técnicos
Tamaño
Desplazamiento
(cm³/rev)
Velocidad máx.
(rpm)
Flujo máx.
(L/min)
n=nmáx
n=1500rpm
Potencia máx.(kw)
Δp=350 bar
n=nmáx
n=1500rpm
Detalles
40
40
3700
148
60
86
35
Desplazamiento Vgmáx cm³/rev 40
Velocidad de rotación máx. nmáx rpm 3700
Flujo máximo a n=nmáx L/min 148
a n=1500rpm L/min 60
Potencia máx.
Δp=350 bar 		a n=nmáx kW 86
a n=1500rpm kW 35
Par máx. Δp=350 bar Nm 223
Par Δp=100 bar Nm 64
Peso aprox. kg 47
71
71
3200
227
107
132
62
Desplazamiento Vgmáx cm³/rev 71
Velocidad de rotación máx. nmáx rpm 3200
Flujo máximo a n=nmáx L/min 227
a n=1500rpm L/min 107
Potencia máx.
Δp=350 bar 		a n=nmáx kW 132
a n=1500rpm kW 62
Par máx. Δp=350 bar Nm 395
Par Δp=100 bar Nm 113
Peso aprox. kg 60
125
125
2600
325
186
190
109
Desplazamiento Vgmáx cm³/rev 125
Velocidad de rotación máx. nmáx rpm 2600
Flujo máximo a n=nmáx L/min 325
a n=1500rpm L/min 186
Potencia máx.
Δp=350 bar 		a n=nmáx kW 190
a n=1500rpm kW 109
Par máx. Δp=350 bar Nm 696
Par Δp=100 bar Nm 199
Peso aprox. kg 100
180
180
2400
432
270
252
158
Desplazamiento Vgmáx cm³/rev 180
Velocidad de rotación máx. nmáx rpm 2400
Flujo máximo a n=nmáx L/min 432
a n=1500rpm L/min 270
Potencia máx.
Δp=350 bar 		a n=nmáx kW 252
a n=1500rpm kW 158
Par máx. Δp=350 bar Nm 1002
Par Δp=100 bar Nm 286
Peso aprox. kg 116
250
250
2200
550
375
321
219
Desplazamiento Vgmáx cm³/rev 250
Velocidad de rotación máx. nmáx rpm 2200
Flujo máximo a n=nmáx L/min 550
a n=1500rpm L/min 375
Potencia máx.
Δp=350 bar 		a n=nmáx kW 321
a n=1500rpm kW 219
Par máx. Δp=350 bar Nm 1391
Par Δp=100 bar Nm 398
Peso aprox. kg 214
355
355
2000
710
533
414
311
Desplazamiento Vgmáx cm³/rev 355
Velocidad de rotación máx. nmáx rpm 2000
Flujo máximo a n=nmáx L/min 710
a n=1500rpm L/min 533
Potencia máx.
Δp=350 bar 		a n=nmáx kW 414
a n=1500rpm kW 311
Par máx. Δp=350 bar Nm 1976
Par Δp=100 bar Nm 564
Peso aprox. kg 237
500
500
1800
900
750
525
438
Desplazamiento Vgmáx cm³/rev 500
Velocidad de rotación máx. nmáx rpm 1800
Flujo máximo a n=nmáx L/min 900
a n=1500rpm L/min 750
Potencia máx.
Δp=350 bar 		a n=nmáx kW 525
a n=1500rpm kW 438
Par máx. Δp=350 bar Nm 2783
Par Δp=100 bar Nm 795
Peso aprox. kg 352
Tamaño Desplazamiento (cm³/rev) Velocidad máx. (rpm) Flujo máx.(L/min) Potencia máx.(kw)
Δp=350 bar
n=nmáx n=1500rpm n=nmáx n=1500rpm
40 40 3700 148 60 86 35
71 71 3200 227 107 132 62
125 125 2600 325 186 190 109
180 180 2400 432 270 252 158
250 250 2200 550 375 321 219
355 355 2000 710 533 414 311
500 500 1800 900 750 525 438
Características
  • Diseñada para aplicaciones que exigen precisión y alto rendimiento es la elección ideal para equipos industriales y móviles que requieren un control exacto de presión y caudal.
  • Ajuste continuo del desplazamiento su mecanismo de plato oscilante, permite adaptar el desplazamiento de forma precisa según la demanda.
  • Salida hidráulica constante y estable ya que el desplazamiento es proporcional a la velocidad y la cilindrada.
  • Resiste condiciones exigentes con capacidad para trabajar hasta 35 MPa de presión.
  • Óptimo rendimiento de aspiración ideal para operaciones prolongadas sin interrupciones.
  • Diseño compacto y ligero que reduce el espacio ocupado sin sacrificar potencia.
  • Funcionamiento silencioso menor vibración y mayor eficiencia.
  • Zapatas hidrostáticamente equilibradas mejoran la resistencia al desgaste y prolongan la vida útil.
  • Respuesta rápida al control perfecta para sistemas que requieren ajustes dinámicos.
  • Indicador de ángulo integrado permite un monitoreo y ajuste precisos del plato oscilante.
  • Amplia variedad de modos de control DR, DP, FR, DFR, LR2, MA, HM, HS, EO, HD, DFE1.
  • Tags:
  • Soluciones hidráulicas industriales
  • Válvulas hidráulicas
  • Sistema hidráulico
  • Válvula de alivio
  • Válvula de retención
  • Válvula basculante
  • Válvula direccional
  • Accesorios hidráulicos
  • Componentes hidráulicos
  • Fabricante chino de válvulas hidráulicas
Aplicaciones

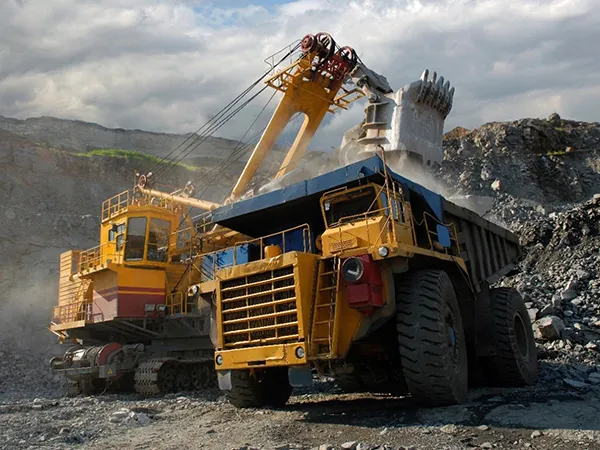

Maquinaria para minería y canteras
Maquinaria para minería y canteras

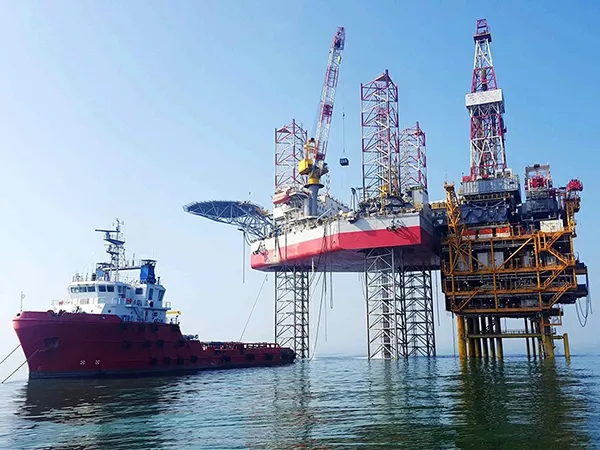

Equipos marinos y offshore (alta mar)
Equipos marinos y offshore (alta mar)

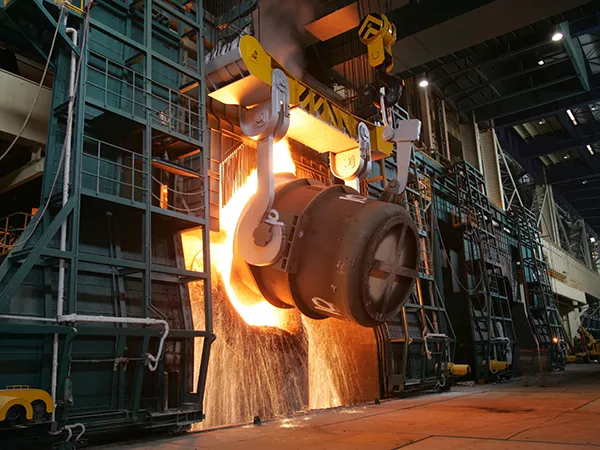

Equipos metalúrgicos y siderúrgicos
Equipos metalúrgicos y siderúrgicos
También ofrecemos soluciones de prensas hidráulicas

Desarrollamos prensas hidráulicas para materiales compuestos totalmente adaptadas a los requerimientos de cada cliente. Nuestras soluciones no solo permiten el moldeo eficiente de compuestos como SMC, BMC, GMT, LET-D, termoplásticos, termoestables y fibras de carbono, sino que también pueden integrarse con sistemas automatizados para procesos de alta complejidad. Gracias a su versatilidad y rendimiento, nuestras prensas son elegidas en sectores como la industria naval, automotriz, construcción, petroquímica, energía, telecomunicaciones, ferroviaria, aeroespacial y de aviación.
