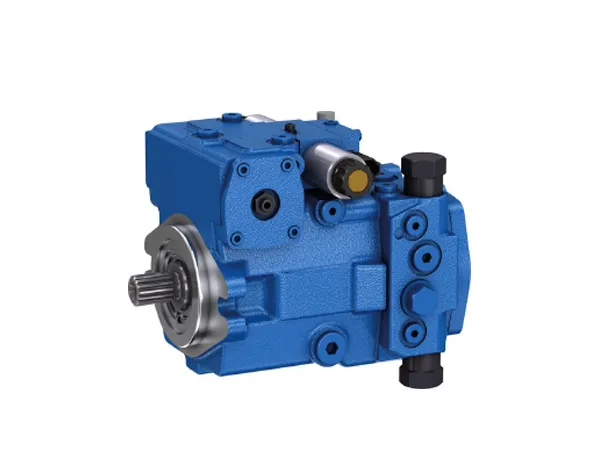

Bomba de pistones axiales de desplazamiento variable para circuito cerrado
Esta bomba de caudal variable para sistemas de circuito cerrado destaca por su control preciso y respuesta fluida. Con opciones versátiles de control y un sistema integrado de corte por presión, se adapta con facilidad a diversas condiciones operativas. Una solución confiable y eficiente para mantener el rendimiento en trabajos exigentes.
- Desplazamiento: 45 cm³/rev
- Presión nominal: 350 bar
- Presión máxima admisible: 400 bar
Datos técnicos
| Tamaño | |||||
| Desplazamiento geométrico | Bomba variable | Vg máx | cm³/rev | 45 | |
| Bomba de refuerzo, estándar (a p = 20 bar) | Vg sp | cm³/rev | 13.8 | ||
| Velocidad de rotación | Máximo en Vg máx | nmáx continuo | rpm | 3300 | |
| Máximo limitado | nmáx limitado | rpm | 3550 | ||
| Máximo intermitente | nmáx intermitente | rpm | 3800 | ||
| Mínimo | nmín | rpm | 500 | ||
| Flujo | a nmáx continua y Vg máx | qv máx | L/min | 152 | |
| Potencia | a nmax continua y Vg máx | Δp=300 bar | Pmáx | kW | 75.9 |
| Par | a Vg máx | Δp=300 bar | Tmáx | Nm | 220 |
| Δp=100 bar | T | Nm | 73.2 | ||
| Momento de inercia del eje de transmisión | J | kg·m² | 0.0033 | ||
| Aceleración angular máx. | rad/s² | 4000 | |||
| Variación de la velocidad de rotación máx. | rpm | 14 | |||
| Volumen de la carcasa | V | L | 0.75 | ||
| Peso sin accionamiento pasante (aprox.) | M | kg | 27 | ||
Características
- Bomba de pistones axiales de desplazamiento variable La HL-A10VG combina un diseño con plato oscilante para garantizar una entrega constante de potencia hidroestática en sistemas de circuito cerrado.
- Control de flujo proporcional Ajusta el flujo de forma directa según la velocidad de giro y el desplazamiento, lo que permite una regulación precisa y sin sobresaltos.
- Ajuste continuo del desplazamiento Gracias al ángulo del plato oscilante, el flujo puede variar desde cero hasta el máximo, brindándole un control total sobre el rendimiento hidráulico.
- Inversión de flujo sin interrupciones La dirección del flujo puede cambiarse suavemente mediante el movimiento del plato oscilante, sin generar golpes de presión.
- Opciones de control versátiles Tiene varios modos de regulación que se adaptan a diferentes requerimientos de operación y eficiencia.
- Sistema de protección contra sobrepresión integrado Cada lado de alta presión cuenta con válvulas de alivio dobles para proteger la transmisión hidroestática frente a sobrecargas.
- Válvulas de doble función Además de aliviar presión, actúan como válvulas de carga para mantener un funcionamiento estable del sistema.
- Bomba de carga incorporada Mantiene la presión de carga y suministra aceite de control, lo que mejora la fiabilidad del conjunto.
- Limitador de presión de carga Una válvula interna regula la presión máxima de carga, evitando esfuerzos innecesarios en el sistema.
- Válvula de corte por presión estándar Se incluye en la fabricación para reforzar la seguridad del sistema ante condiciones extremas.
Aplicaciones
