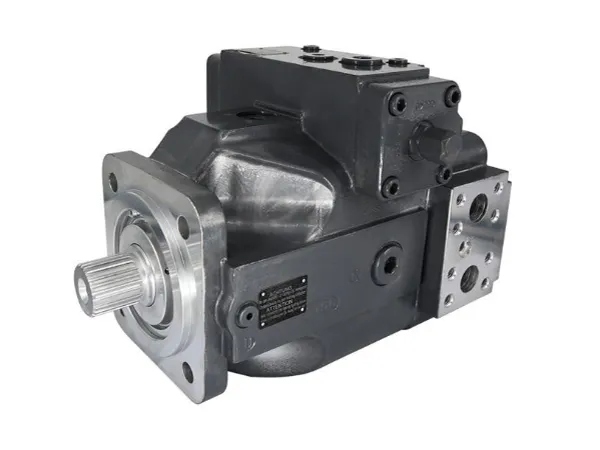

Motor de pistones axiales de desplazamiento fijo para circuito cerrado
Este tipo de motor ha sido desarrollado para brindar un flujo de energía continuo y confiable, incluso cuando el sistema opera a gran velocidad o enfrenta cargas pesadas. Su diseño resistente y eficiente garantiza un desempeño duradero, ayudando a que su equipo trabaje sin pausas y rinda al máximo, incluso en las condiciones más exigentes.
- Desplazamiento: 40-500 cm³/rev
- Presión nominal: 350 bar
- Presión máxima admisible: 420 bar
Datos técnicos
Tamaño
Desplazamiento
(cm³/rev)
(cm³/rev)
Velocidad máx.
(rpm)
(rpm)
Flujo máx. (L/min)
n=nmáx
n=1500rpm
Par (Nm)
Δp=350 bar
Δp=100 bar
Detalles
40
3700
148
60
223
64
| Desplazamiento | Vgmáx | cm³/r | 40 |
| Velocidad de rotación máx. | nmáx continua | rpm | 3700 |
| Flujo máximo | a n=nmáx | L/min | 148 |
| a n=1500rpm | L/min | 60 | |
| Par máx. | (Δp=350 bar) | Nm | 223 |
| Par | (Δp=100 bar) | Nm | 64 |
| Peso | kg | 47 |
71
3500
400
186
696
199
| Desplazamiento | Vgmáx | cm³/r | 71 |
| Velocidad de rotación máx. | nmáx continua | rpm | 3500 |
| Flujo máximo | a n=nmáx | L/min | 400 |
| a n=1500rpm | L/min | 186 | |
| Par máx. | (Δp=350 bar) | Nm | 696 |
| Par | (Δp=100 bar) | Nm | 199 |
| Peso | kg | 60 |
125
3200
400
186
696
199
| Desplazamiento | Vgmáx | cm³/r | 125 |
| Velocidad de rotación máx. | nmáx continua | rpm | 3200 |
| Flujo máximo | a n=nmáx | L/min | 400 |
| a n=1500rpm | L/min | 186 | |
| Par máx. | (Δp=350 bar) | Nm | 696 |
| Par | (Δp=100 bar) | Nm | 199 |
| Peso | kg | 100 |
180
3200
576
270
1002
286
| Desplazamiento | Vgmáx | cm³/r | 180 |
| Velocidad de rotación máx. | nmáx continua | rpm | 3200 |
| Flujo máximo | a n=nmáx | L/min | 576 |
| a n=1500rpm | L/min | 270 | |
| Par máx. | (Δp=350 bar) | Nm | 1002 |
| Par | (Δp=100 bar) | Nm | 286 |
| Peso | kg | 114 |
250
3000
750
375
1391
398
| Desplazamiento | Vgmáx | cm³/r | 250 |
| Velocidad de rotación máx. | nmáx continua | rpm | 3000 |
| Flujo máximo | a n=nmáx | L/min | 750 |
| a n=1500rpm | L/min | 375 | |
| Par máx. | (Δp=350 bar) | Nm | 1391 |
| Par | (Δp=100 bar) | Nm | 398 |
| Peso | kg | 214 |
355
2500
887
532
1975
565
| Desplazamiento | Vgmáx | cm³/r | 355 |
| Velocidad de rotación máx. | nmáx continua | rpm | 2500 |
| Flujo máximo | a n=nmáx | L/min | 887 |
| a n=1500rpm | L/min | 532 | |
| Par máx. | (Δp=350 bar) | Nm | 1975 |
| Par | (Δp=100 bar) | Nm | 565 |
| Peso | kg | 238 |
500
2000
1000
750
2783
795
| Desplazamiento | Vgmáx | cm³/r | 500 |
| Velocidad de rotación máx. | nmáx continua | rpm | 2000 |
| Flujo máximo | a n=nmáx | L/min | 1000 |
| a n=1500rpm | L/min | 750 | |
| Par máx. | (Δp=350 bar) | Nm | 2783 |
| Par | (Δp=100 bar) | Nm | 795 |
| Peso | kg | 350 |
| Tamaño | Desplazamiento (cm³/rev) | Velocidad máx. (rpm) | Flujo máx.(L/min) | Par (Nm) | ||
| n=nmáx | n=1500rpm | Δp=350bar | Δp=100 bar | |||
| 40 | 3700 | 148 | 60 | 223 | 64 | |
| 71 | 3500 | 400 | 186 | 696 | 199 | |
| 125 | 3200 | 400 | 186 | 696 | 199 | |
| 180 | 3200 | 576 | 270 | 1002 | 286 | |
| 250 | 3000 | 750 | 375 | 1391 | 398 | |
| 355 | 2500 | 887 | 532 | 1975 | 565 | |
| 500 | 2000 | 1000 | 750 | 2783 | 795 | |
Características
- Motor de pistones axiales con diseño de plato oscilante Ideal para una transmisión hidráulica constante y eficiente, mejora el rendimiento general de su sistema.
- Control de velocidad proporcional Ajusta la velocidad de salida en función directa al caudal y en sentido inverso a la cilindrada, ofreciendo una respuesta precisa y estable.
- Alto rendimiento a presión elevada Soporta presiones de trabajo de hasta 35 MPa, lo que lo convierte en una opción confiable para aplicaciones exigentes.
- Durabilidad comprobada Equipado con rodamientos de alta precisión que prolongan la vida útil del motor y reducen los tiempos de inactividad.
- Diseño compacto, ligero y silencioso Fácil de instalar incluso en espacios reducidos, sin sacrificar potencia ni generar ruido excesivo.
- Zapatas balanceadas hidrostáticamente Minimizan el desgaste y garantizan un funcionamiento continuo incluso bajo cargas elevadas.
- Respuesta rápida a las exigencias del sistema Permite ajustes inmediatos para mantener un desempeño fluido ante condiciones variables.
- Indicador integrado del ángulo del plato oscilante Facilita el monitoreo y la optimización del rendimiento para una mayor eficiencia.

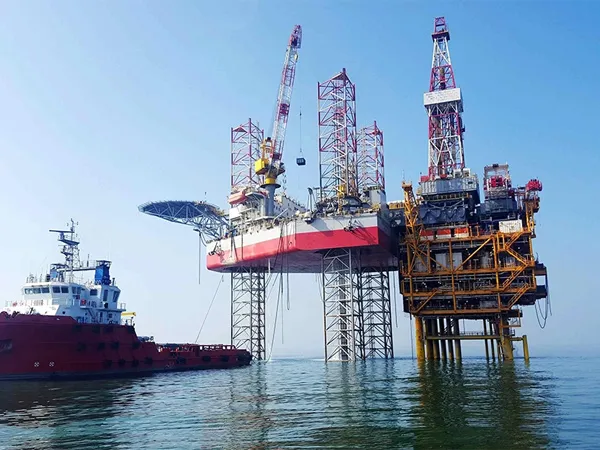

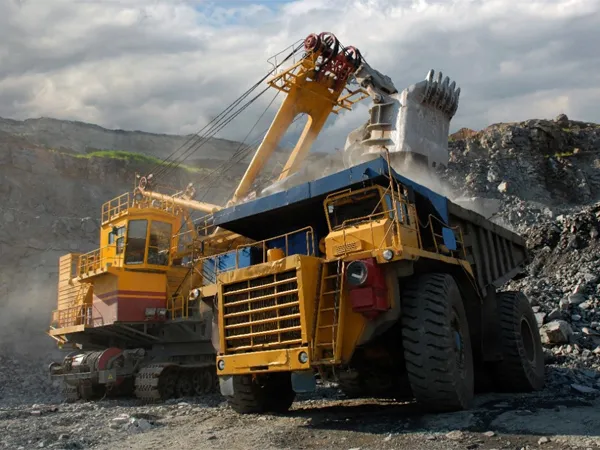

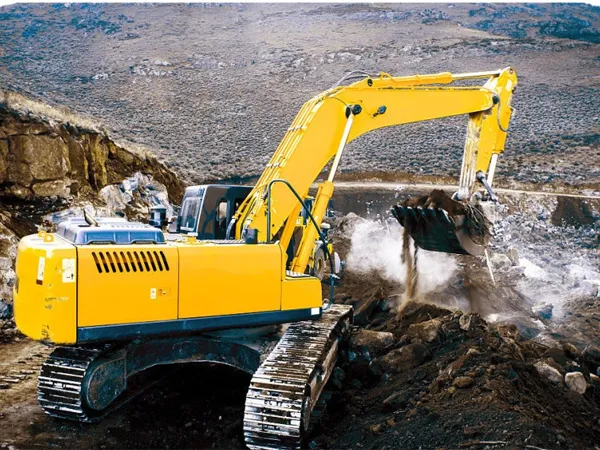

Aplicaciones
