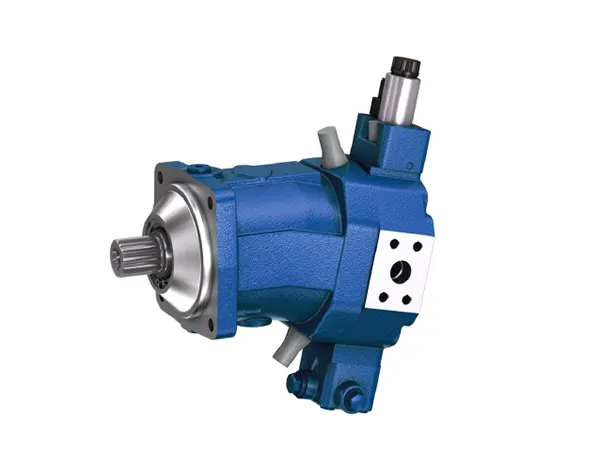

MOTORES HIDRÁULICOS HL-A6VM
Motor de pistones axiales de desplazamiento fijo para circuito cerrado

Motor de pistones axiales de desplazamiento fijo para circuito cerrado

Diseñado para afrontar tareas exigentes, este motor hidráulico de desplazamiento fijo mantiene un rendimiento eficiente y confiable incluso bajo cargas elevadas y ciclos prolongados de trabajo. Ideal para maquinaria pesada y aplicaciones donde la continuidad operativa es clave, asegura fuerza constante sin sacrificar precisión.

  • Desplazamiento: 55-355 cm³/rev
  • Presión nominal: 400 bar
  • Presión máxima admisible: 450 bar
Solicite una cotización
Datos técnicos
Tamaño
Desplazamiento (cm³/rev)
Vgmáx
Velocidad máx. (rpm)
nnom
Flujo máx.
(L/min)
Par (Nm)
Δp=400 bar
Δp=350 bar
Detalles
55
54.8
4450
244
349
305
Desplazamiento geométrico Vgmáx cm³ 54.8
Vgmín cm³ 0
Vgx cm³ 35
Velocidad de rotación máx.
(respetando el flujo de entrada máximo admisible) 		a Vgmáx nnom rpm 4450
a Vg < Vgx nmáx rpm 7000
a Vg0 nmáx rpm 8350
Flujo de entrada a nnom y Vgmáx qvmáx L/min 244
Par a Vgmáx Δp=400 bar T Nm 349
Δp=350 bar T Nm 305
Rigidez de rotación Vgmáx a Vg/2 Cmín kNm/rad 10
Vg/2 a 0 Cmín kNm/rad 32
Momento de inercia del grupo rotatorio JGR kgm² 0.0042
Aceleración angular máx. α rad/s² 31500
Volumen de la carcasa V L 0.75
Peso aprox. m kg 26
80
80
3900
312
509
446
Desplazamiento geométrico Vgmáx cm³ 80
Vgmín cm³ 0
Vgx cm³ 51
Velocidad de rotación máx.
(respetando el flujo de entrada máximo admisible)		 a Vgmáx nnom rpm 3900
a Vg < Vgx nmáx rpm 6150
a Vg0 nmáx rpm 7350
Flujo de entrada a nnom y Vgmáx qvmáx L/min 312
Par a Vgmáx Δp=400 bar T Nm 509
Δp=350 bar T Nm 446
Rigidez de rotación Vgmáx a Vg/2 Cmín kNm/rad 16
Vg/2 a 0 Cmín kNm/rad 48
Momento de inercia del grupo rotatorio JGR kgm² 0.008
Aceleración angular máx. α rad/s² 24000
Volumen de la carcasa V L 1.2
Peso aprox. m kg 34
107
107
3550
380
681
596
Desplazamiento geométrico Vgmáx cm³ 107
Vgmín cm³ 0
Vgx cm³ 68
Velocidad de rotación máx.
(respetando el flujo de entrada máximo admisible)		 a Vgmáx nnom rpm 3550
a Vg < Vgx nmáx rpm 5600
a Vg0 nmáx rpm 6300
Flujo de entrada a nnom y Vgmáx qvmáx L/min 380
Par a Vgmáx Δp=400 bar T Nm 681
Δp=350 bar T Nm 596
Rigidez de rotación Vgmáx a Vg/2 Cmín kNm/rad 21
Vg/2 a 0 Cmín kNm/rad 65
Momento de inercia del grupo rotatorio JGR kgm² 0.0127
Aceleración angular máx. α rad/s² 19000
Volumen de la carcasa V L 1.5
Peso aprox. m kg 47
140
140
3250
455
891
778
Desplazamiento geométrico Vgmáx cm³ 140
Vgmín cm³ 0
Vgx cm³ 88
Velocidad de rotación máx.
(respetando el flujo de entrada máximo admisible)		 a Vgmáx nnom rpm 3250
a Vg < Vgx nmáx rpm 5150
a Vg0 nmáx rpm 5750
Flujo de entrada a nnom y Vgmáx qvmáx L/min 455
Par a Vgmáx Δp=400 bar T Nm 891
Δp=350 bar T Nm 778
Rigidez de rotación Vgmáx a Vg/2 Cmín kNm/rad 34
Vg/2 a 0 Cmín kNm/rad 93
Momento de inercia del grupo rotatorio JGR kgm² 0.0207
Aceleración angular máx. α rad/s² 11000
Volumen de la carcasa V L 1.8
Peso aprox. m kg 60
160
160
3100
496
1019
891
Desplazamiento geométrico Vgmáx cm³ 160
Vgmín cm³ 0
Vgx cm³ 61
Velocidad de rotación máx.
(respetando el flujo de entrada máximo admisible)		 a Vgmáx nnom rpm 3100
a Vg < Vgx nmáx rpm 4900
a Vg0 nmáx rpm 5500
Flujo de entrada a nnom y Vgmáx qvmáx L/min 496
Par a Vgmáx Δp=400 bar T Nm 1019
Δp=350 bar T Nm 891
Rigidez de rotación Vgmáx a Vg/2 Cmín kNm/rad 35
Vg/2 a 0 Cmín kNm/rad 105
Momento de inercia del grupo rotatorio JGR kgm² 0.0253
Aceleración angular máx. α rad/s² 11000
Volumen de la carcasa V L 2.4
Peso aprox. m kg 64
200
200
2900
580
1273
1114
Desplazamiento geométrico Vgmáx cm³ 200
Vgmín cm³ 0
Vgx cm³ 76
Velocidad de rotación máx.
(respetando el flujo de entrada máximo admisible)		 a Vgmáx nnom rpm 2900
a Vg < Vgx nmáx rpm 4600
a Vg0 nmáx rpm 5100
Flujo de entrada a nnom y Vgmáx qvmáx L/min 580
Par a Vgmáx Δp=400 bar T Nm 1273
Δp=350 bar T Nm 1114
Rigidez de rotación Vgmáx a Vg/2 Cmín kNm/rad 44
Vg/2 a 0 Cmín kNm/rad 130
Momento de inercia del grupo rotatorio JGR kgm² 0.0353
Aceleración angular máx. α rad/s² 11000
Volumen de la carcasa V L 2.7
Peso aprox. m kg 80
250
250
2700
675
—
1391
Desplazamiento geométrico Vgmáx cm³ 250
Vgmín cm³ 0
Vgx cm³ 188
Velocidad de rotación máx.
(respetando el flujo de entrada máximo admisible)		 a Vgmáx nnom rpm 2700
a Vg < Vgx nmáx rpm 3600
a Vg0 nmáx rpm 3600
Flujo de entrada a nnom y Vgmáx qvmáx L/min 675
Par a Vgmáx Δp=400 bar T Nm -
Δp=350 bar T Nm 1391
Rigidez de rotación Vgmáx a Vg/2 Cmín kNm/rad 60
Vg/2 a 0 Cmín kNm/rad 181
Momento de inercia del grupo rotatorio JGR kgm² 0.061
Aceleración angular máx. α rad/s² 10000
Volumen de la carcasa V L 3
Peso aprox. m kg 100
355
355
2240
795
—
1978
Desplazamiento geométrico Vgmáx cm³ 355
Vgmín cm³ 0
Vgx cm³ 270
Velocidad de rotación máx.
(respetando el flujo de entrada máximo admisible)		 a Vgmáx nnom rpm 2240
a Vg < Vgx nmáx rpm 2950
a Vg0 nmáx rpm 2950
Flujo de entrada a nnom y Vgmáx qvmáx L/min 795
Par a Vgmáx Δp=400 bar T Nm -
Δp=350 bar T Nm 1978
Rigidez de rotación Vgmáx a Vg/2 Cmín kNm/rad 75
Vg/2 a 0 Cmín kNm/rad 262
Momento de inercia del grupo rotatorio JGR kgm² 0.102
Aceleración angular máx. α rad/s² 8300
Volumen de la carcasa V L 5
Peso aprox. m kg 170
Tamaño Desplazamiento (cm³/rev) Max speed (rpm) Flujo máx.(L/min) Par (Nm)
Vgmáx nnom Δp=400bar Δp=350 bar
55 54.8 4450 244 349 305
80 80 3900 312 509 446
107 107 3550 380 681 596
140 140 3250 455 891 778
160 160 3100 496 1019 891
200 200 2900 580 1273 1114
250 250 2700 675 - 1391
355 355 2240 795 - 1978
Características
  • Amplio rango de ajuste Responde tanto a exigencias de alta velocidad como de alto par, es una solución versátil para diversas aplicaciones.
  • Control de desplazamiento totalmente variable Permite ajustes continuos desde el máximo desplazamiento hasta cero, ofreciendo un control hidráulico preciso y adaptable.
  • Regulación proporcional de velocidad La velocidad de salida se ajusta en función directa al flujo de entrada y en proporción inversa al desplazamiento, optimizando el rendimiento del sistema.
  • Par adaptativo según requerimiento El motor incrementa automáticamente el par cuando aumentan la presión y el desplazamiento, proporcionando la potencia necesaria en cada situación.
  • Transmisión hidrostática suave Gracias a su amplio rango de ajuste, diferentes opciones de control y excelente respuesta al arranque, ofrece una operación eficiente y confiable.
  • Diseño que reduce costos No necesita reductores y permite el uso de bombas más pequeñas, hace más simple el sistema y reduce los costos sin sacrificar calidad.
  • Estructura compacta y resistente Tiene una excelente relación potencia-peso, gran eficiencia volumétrica y una estructura muy sólida, esto significa mayor vida útil y menor mantenimiento.
