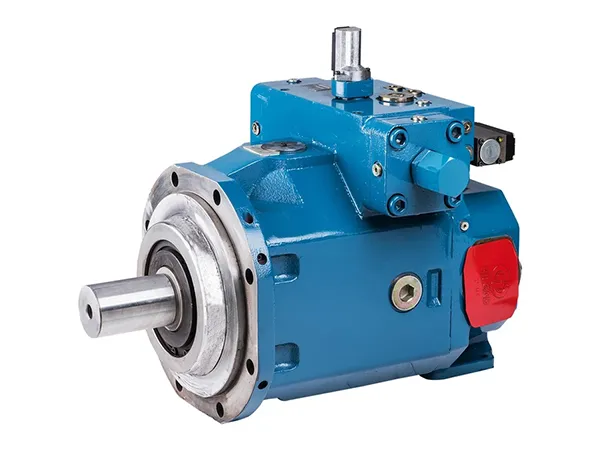

BOMBAS HIDRÁULICAS HL-A4VSO
Bomba de pistones axiales de desplazamiento variable para circuito abierto

Bomba de pistones axiales de desplazamiento variable para circuito abierto

Diseñada para trabajar en circuitos abiertos, se ajusta con precisión a las exigencias de cada aplicación. Ya sea en maquinaria móvil o en equipos industriales, ofrece un flujo potente, estable y perfectamente controlado para maximizar el rendimiento de su operación.

  • Desplazamiento: 40-500 cm³/rev
  • Presión nominal: 350 bar
  • Presión máxima admisible: 400 bar
Solicite una cotización
Datos técnicos
Tamaño
Desplazamiento
(cm³/rev)
Velocidad máx.
(rpm)
Flujo máx.
(L/min)
an=nmáx
n=1500rpm
Potencia máx.(kw)
Δp=350 bar
n=nmáx
n=1500rpm
Detalles
40
40
2600
104
60
61
35
Desplazamiento Vg máx cm³/rev 40
Velocidad de rotación máx. nmáx rpm 2600
Flujo máximo a n=nmáx L/min 104
a n=1500rpm L/min 60
Potencia máx.
Δp=350 bar 		a n=nmáx kW 61
a n=1500rpm kW 35
Par máx. (Δp=350 bar) Nm 223
Par (Δp=100 bar) Nm 64
Peso aprox. kg 40
71
71
2200
156
107
91
62
Desplazamiento Vg máx cm³/rev 71
Velocidad de rotación máx. nmáx rpm 2200
Flujo máximo a n=nmáx L/min 156
a n=1500rpm L/min 107
Potencia máx.
Δp=350 bar 		a n=nmáx kW 91
a n=1500rpm kW 62
Par máx. (Δp=350 bar) Nm 395
Par (Δp=100 bar) Nm 113
Peso aprox. kg 54
125
125
1800
225
186
131
109
Desplazamiento Vg máx cm³/rev 125
Velocidad de rotación máx. nmáx rpm 1800
Flujo máximo a n=nmáx L/min 225
a n=1500rpm L/min 186
Potencia máx.
Δp=350 bar 		a n=nmáx kW 131
a n=1500rpm kW 109
Par máx. (Δp=350 bar) Nm 696
Par (Δp=100 bar) Nm 199
Peso aprox. kg 87
180
180
1800
324
270
189
158
Desplazamiento Vg máx cm³/rev 180
Velocidad de rotación máx. nmáx rpm 1800
Flujo máximo a n=nmáx L/min 324
a n=1500rpm L/min 270
Potencia máx.
Δp=350 bar 		a n=nmáx kW 189
a n=1500rpm kW 158
Par máx. (Δp=350 bar) Nm 1002
Par (Δp=100 bar) Nm 286
Peso aprox. kg 103
250
250
1500
375
375
219
219
Desplazamiento Vg máx cm³/rev 250
Velocidad de rotación máx. nmáx rpm 1500
Flujo máximo a n=nmáx L/min 375
a n=1500rpm L/min 375
Potencia máx.
Δp=350 bar 		a n=nmáx kW 219
a n=1500rpm kW 219
Par máx. (Δp=350 bar) Nm 1391
Par (Δp=100 bar) Nm 398
Peso aprox. kg 186
355
355
1500
532
532
310
310
Desplazamiento Vg máx cm³/rev 355
Velocidad de rotación máx. nmáx rpm 1500
Flujo máximo a n=nmáx L/min 532
a n=1500rpm L/min 532
Potencia máx.
Δp=350 bar 		a n=nmáx kW 310
a n=1500rpm kW 310
Par máx. (Δp=350 bar) Nm 1976
Par (Δp=100 bar) Nm 564
Peso aprox. kg 206
500
500
1320
600
—
385
—
Desplazamiento Vg máx cm³/rev 500
Velocidad de rotación máx. nmáx rpm 1320
Flujo máximo a n=nmáx L/min 600
a n=1500rpm L/min -
Potencia máx.
Δp=350 bar 		a n=nmáx kW 385
a n=1500rpm kW -
Par máx. (Δp=350 bar) Nm 2783
Par (Δp=100 bar) Nm 795
Peso aprox. kg 318
Tamaño Desplazamiento (cm³/rev) Velocidad máx. (rpm) Flujo máx.(L/min) Max. Power(kw) Δp=350 bar Details
an=nmáx n=1500rpm n=nmáx n=1500rpm
40 40 2600 104 60 61 35
71 71 2200 156 107 91 62
125 125 1800 225 186 131 109
180 180 1800 324 270 189 158
250 250 1500 375 375 219 219
355 355 1500 532 532 310 310
500 500 1320 600 - 385 -
Características
  • Diseñada para sistemas de circuito abierto Ideal para aplicaciones que requieren control de flujo variable y alta eficiencia.
  • Bomba de desplazamiento variable de pistón axial Utiliza un mecanismo de plato oscilante para ajustes de desplazamiento uniformes.
  • Flujo proporcional a la velocidad y al desplazamiento Garantiza una salida hidráulica suave y fiable para sus aplicaciones.
  • Gran capacidad de succión Optimizada para un funcionamiento prolongado y estable.
  • Diseño compacto y ligero Reduce el espacio ocupado por su sistema al mimso tiempo mantiene una alta potencia de salida.
  • Funcionamiento silencioso Minimiza la vibración y mejora la eficiencia de su configuración.
  • Zapatas hidrostáticas equilibradas Mejoran la resistencia al desgaste y prolongan la vida útil del equipo.
  • Control de respuesta rápida Perfecta para aplicaciones que requieren ajustes dinámicos.
  • Indicador de ángulo de plato oscilante integrado Permite un monitoreo preciso y ajustes adaptados a sus necesidades.
  • Compatible con múltiples modos de control DR, DP, FR, DFR, LR2, LR2G, LR2D, EM, HM, HS, HD, MA, EO, DS
  • Tags:
  • Soluciones hidráulicas industriales
  • Válvulas hidráulicas
  • Sistema hidráulico
  • Válvula de alivio
  • Válvula de retención
  • Válvula basculante
  • Válvula direccional
  • Accesorios hidráulicos
  • Componentes hidráulicos
  • Fabricante chino de válvulas hidráulicas
Aplicaciones
Maquinaria de construcción
Maquinaria de construcción
Equipos marinos y offshore (alta mar)
Equipos marinos y offshore (alta mar)
Equipos de minería y canteras
Equipos de minería y canteras
Equipos metalúrgicos y siderúrgicos
Equipos metalúrgicos y siderúrgicos
