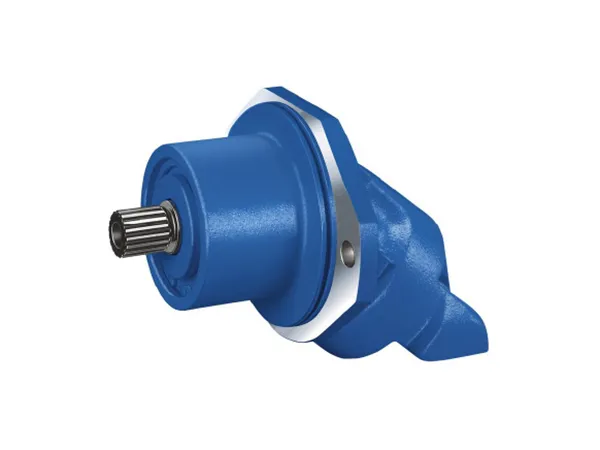

MOTORES HIDRÁULICOS HL-A2FE
Motor de pistones axiales de desplazamiento fijo para circuito cerrado

Motor de pistones axiales de desplazamiento fijo para circuito cerrado

Si necesita un motor hidráulico rápido, compacto y confiable para su sistema de circuito cerrado, el modelo HL-A2FE es una excelente opción. Ofrece un rendimiento eficiente en aplicaciones de bajo par y destaca por su funcionamiento fluido incluso en espacios reducidos.

  • Desplazamiento: 23-125 cm³/rev
  • Presión nominal: 400 bar
  • Presión máxima admisible: 450 bar
Solicite una cotización
Datos técnicos
Tamaño
Desplazamiento
(cm³/rev)
Velocidad máx. (rpm)
nmáx
Nmáx interm.
Flujo máx.
(L/min)
Par (Nm)
Δp=400 bar
Detalles
23
22.9
6300
6900
144
144
Desplazamiento Vg cm³/rev 22.9
Velocidad de rotación máx. nmáx rpm 6300
Nmáx interm. rpm 6900
Flujo máx. qv máx L/min 144
Par constante Tk Nm/bar 0.36
Par Δp=400 bar T Nm 144
Rigidez de rotación Nm/0 230
Momento de inercia del eje de transmisión J kgm² 0.0012
Volumen de la carcasa L 0.2
Peso (aprox.) m kg 10.5
28
28.1
6300
6900
176
178
Desplazamiento Vg cm³/rev 28.1
Velocidad de rotación máx. nmáx rpm 6300
Nmáx interm. rpm 6900
Flujo máx. qv máx L/min 176
Par constante Tk Nm/bar 0.445
Par Δp=400 bar T Nm 178
Rigidez de rotación Nm/0 230
Momento de inercia del eje de transmisión J kgm² 0.0012
Volumen de la carcasa L 0.2
Peso (aprox.) m kg 10.5
32
32
6300
6900
201
204
Desplazamiento Vg cm³/rev 32
Velocidad de rotación máx. nmáx rpm 6300
Nmáx interm. rpm 6900
Flujo máx. qv máx L/min 201
Par constante Tk Nm/bar 0.509
Par Δp=400 bar T Nm 204
Rigidez de rotación Nm/0 230
Momento de inercia del eje de transmisión J kgm² 0.0012
Volumen de la carcasa L 0.2
Peso (aprox.) m kg 10.5
45
45.6
5600
6200
255
290
Desplazamiento Vg cm³/rev 45.6
Velocidad de rotación máx. nmáx rpm 5600
Nmáx interm. rpm 6200
Flujo máx. qv máx L/min 255
Par constante Tk Nm/bar 0.725
Par Δp=400 bar T Nm 290
Rigidez de rotación Nm/0 230
Momento de inercia del eje de transmisión J kgm² 0.0024
Volumen de la carcasa L 0.33
Peso (aprox.) m kg 15
56
56.1
5000
5500
280
356
Desplazamiento Vg cm³/rev 56.1
Velocidad de rotación máx. nmáx rpm 5000
Nmáx interm. rpm 5500
Flujo máx. qv máx L/min 280
Par constante Tk Nm/bar 0.89
Par Δp=400 bar T Nm 356
Rigidez de rotación Nm/0 440
Momento de inercia del eje de transmisión J kgm² 0.0042
Volumen de la carcasa L 0.45
Peso (aprox.) m kg 18
63
63
5000
5500
315
400
Desplazamiento Vg cm³/rev 63
Velocidad de rotación máx. nmáx rpm 5000
Nmáx interm. rpm 5500
Flujo máx. qv máx L/min 315
Par constante Tk Nm/bar 1
Par Δp=400 bar T Nm 400
Rigidez de rotación Nm/0 440
Momento de inercia del eje de transmisión J kgm² 0.0042
Volumen de la carcasa L 0.45
Peso (aprox.) m kg 19
80
80.4
4500
5000
360
508
Desplazamiento Vg cm³/rev 80.4
Velocidad de rotación máx. nmáx rpm 4500
Nmáx interm. rpm 5000
Flujo máx. qv máx L/min 360
Par constante Tk Nm/bar 1.27
Par Δp=400 bar T Nm 508
Rigidez de rotación Nm/0 670
Momento de inercia del eje de transmisión J kgm² 0.0072
Volumen de la carcasa L 0.55
Peso (aprox.) m kg 23
90
90
4500
5000
405
572
Desplazamiento Vg cm³/rev 90
Velocidad de rotación máx. nmáx rpm 4500
Nmáx interm. rpm 5000
Flujo máx. qv máx L/min 405
Par constante Tk Nm/bar 1.43
Par Δp=400 bar T Nm 572
Rigidez de rotación Nm/0 670
Momento de inercia del eje de transmisión J kgm² 0.0072
Volumen de la carcasa L 0.55
Peso (aprox.) m kg 25
107
106.7
4000
4400
427
680
Desplazamiento Vg cm³/rev 106.7
Velocidad de rotación máx. nmáx rpm 4000
Nmáx interm. rpm 4400
Flujo máx. qv máx L/min 427
Par constante Tk Nm/bar 1.7
Par Δp=400 bar T Nm 680
Rigidez de rotación Nm/0 880
Momento de inercia del eje de transmisión J kgm² 0.0116
Volumen de la carcasa L 0.8
Peso (aprox.) m kg 34
125
125
4000
4400
500
769
Desplazamiento Vg cm³/rev 125
Velocidad de rotación máx. nmáx rpm 4000
Nmáx interm. rpm 4400
Flujo máx. qv máx L/min 500
Par constante Tk Nm/bar 1.99
Par Δp=400 bar T Nm 769
Rigidez de rotación Nm/0 880
Momento de inercia del eje de transmisión J kgm² 0.0116
Volumen de la carcasa L 0.8
Peso (aprox.) m kg 36
Tamaño Desplazamiento (cm³/rev) Velocidad máx. (rpm) Flujo máx.(L/min) Torque (Nm)
nmáx Nmáx interm. Δp=400 bar
23 22.9 6300 6900 144 144
28 28.1 6300 6900 176 178
32 32 6300 6900 201 204
45 45.6 5600 6200 255 290
56 56.1 5000 5500 280 356
63 63 5000 5500 315 400
80 80.4 4500 5000 360 508
90 90 4500 5000 405 572
107 106.7 4000 4400 427 680
125 125 4000 4400 500 769
Características
  • Diseño compacto y ahorra espacio La brida del motor está ubicada en el centro de la carcasa, permitiendo encajar completamente en la caja de engranajes mecánica, logrando una configuración optimizada y eficiente.
  • Instalación sencilla No hay que preocuparse por las tolerancias de instalación, este motor se integra fácilmente en su sistema.
  • Ensamblaje rápido y sencillo Solo necesita colocarse en la caja de engranajes mecánica, ahorrando tiempo y esfuerzo durante la instalación.
  • Tags:
  • Soluciones hidráulicas industriales
  • Válvulas hidráulicas
  • Sistema hidráulico
  • Válvula de alivio
  • Válvula de retención
  • Válvula basculante
  • Motor de pistones axiales
  • Válvula direccional
  • Accesorios hidráulicos
  • Componentes hidráulicos
  • Fabricante chino de válvulas hidráulicas
Aplicaciones

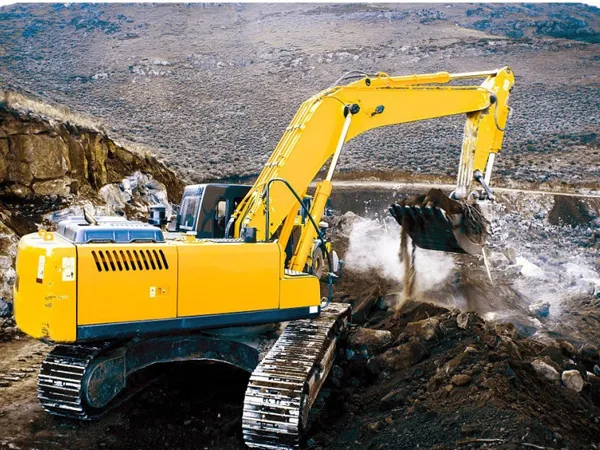

Maquinaria de construcción
Maquinaria de construcción

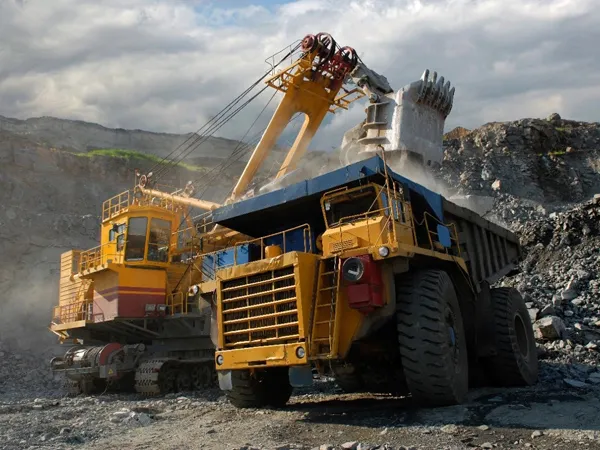

Equipos de minería y canteras
Equipos de minería y canteras
