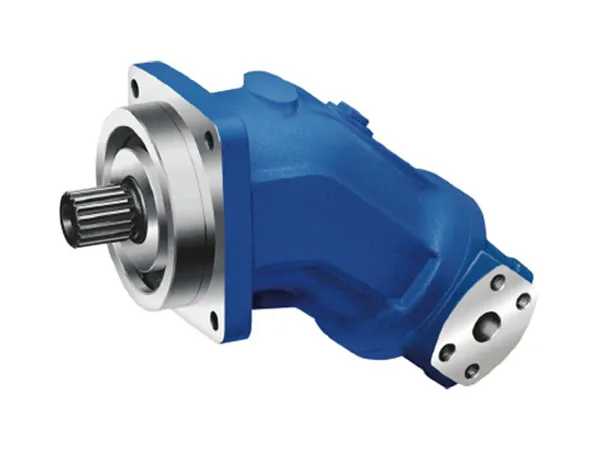

BOMBAS HIDRÁULICAS HL-A2FO
BOMBAS HIDRÁULICAS HL-A2FO

Bomba de pistones axiales de desplazamiento fijo para circuito abierto

Esta bomba de desplazamiento fijo está diseñada para ofrecer un rendimiento hidráulico confiable y eficiente. Gracias a su configuración de pistones axiales con eje inclinado, proporciona una transmisión hidrostática estable en sistemas de circuito abierto. Es una opción ideal para aplicaciones exigentes como maquinaria pesada, automatización industrial o equipos de construcción, garantizando un funcionamiento continuo y sin interrupciones incluso en entornos de alta demanda.

  • Desplazamiento: 10-200 cm³/rev
  • Presión nominal: 400 bar
  • Presión máxima admisible: 450 bar
Solicite una cotización
Datos técnicos
Tamaño
Desplazamiento
(cm³/rev)
Velocidad máx. (rpm)
nnom
nmáx
Flujo de salida
(L/min)
Potencia (kW)
Δp=350 bar
Δp=400 bar
Detalles
10
10.3
3150
6000
32
19
22
Desplazamiento geométrico Vg cm³/rev 10.3
Velocidad de rotación máx. nnom rpm 3150
nmáx rpm 6000
Flujo de salida qv L/min 32
Potencia Δp=350 bar P kW 19
Δp=400 bar P kW 22
Par Δp=350 bar T Nm 57
Δp=400 bar T Nm 66
Rigidez de rotación c kNm/rad 0.92
Momento de inercia del grupo rotatorio JGR kg·m² 0.0004
Aceleración angular máx. α rad/s² 5000
Volumen de la carcasa  V L 0.17
Peso (aprox.) m kg 6
12
12
3150
6000
38
22
25
Desplazamiento geométrico Vg cm³/rev 12
Velocidad de rotación máx. nnom rpm 3150
nmáx rpm 6000
Flujo de salida qv L/min 38
Potencia Δp=350 bar P kW 22
Δp=400 bar P kW 25
Par Δp=350 bar T Nm 67
Δp=400 bar T Nm 76
Rigidez de rotación c kNm/rad 1.25
Momento de inercia del grupo rotatorio JGR kg·m² 0.0004
Aceleración angular máx. α rad/s² 5000
Volumen de la carcasa V L 0.17
Peso (aprox.) m kg 6
16
16
3150
6000
50
29
34
Desplazamiento geométrico Vg cm³/rev 16
Velocidad de rotación máx. nnom rpm 3150
nmáx rpm 6000
Flujo de salida qv L/min 50
Potencia Δp=350 bar P kW 29
Δp=400 bar P kW 34
Par Δp=350 bar T Nm 89
Δp=400 bar T Nm 102
Rigidez de rotación c kNm/rad 1.59
Momento de inercia del grupo rotatorio JGR kg·m² 0.0004
Aceleración angular máx. α rad/s² 5000
Volumen de la carcasa V L 0.17
Peso (aprox.) m kg 6
23
22.9
2500
4750
57
33
38
Desplazamiento geométrico Vg cm³/rev 22.9
Velocidad de rotación máx. nnom rpm 2500
nmáx rpm 4750
Flujo de salida qv L/min 57
Potencia Δp=350 bar P kW 33
Δp=400 bar P kW 38
Par Δp=350 bar T Nm 128
Δp=400 bar T Nm 146
28
28.1
2500
4750
70
41
47
Desplazamiento geométrico Vg cm³/rev 28.1
Velocidad de rotación máx. nnom rpm 2500
nmáx rpm 4750
Flujo de salida qv L/min 70
Potencia Δp=350 bar P kW 41
Δp=400 bar P kW 47
Par Δp=350 bar T Nm 157
Δp=400 bar T Nm 179
Rigidez de rotación c kNm/rad 2.93
Momento de inercia del grupo rotatorio JGR kg·m² 0.0012
Aceleración angular máx. α rad/s² 6500
Volumen de la carcasa V L 0.2
Peso (aprox.) m kg 9.5
32
32
2500
4750
80
47
53
Desplazamiento geométrico Vg cm³/rev 32
Velocidad de rotación máx. nnom rpm 2500
nmáx rpm 4750
Flujo de salida qv L/min 80
Potencia Δp=350 bar P kW 47
Δp=400 bar P kW 53
Par Δp=350 bar T Nm 178
Δp=400 bar T Nm 204
Rigidez de rotación c kNm/rad 3.12
Momento de inercia del grupo rotatorio JGR kg·m² 0.0012
Aceleración angular máx. α rad/s² 6500
Volumen de la carcasa V L 0.2
Peso (aprox.) m kg 9.5
45
45.6
2240
4250
102
60
68
Desplazamiento geométrico Vg cm³/rev 45.6
Velocidad de rotación máx. nnom rpm 2240
nmáx rpm 4250
Flujo de salida qv L/min 102
Potencia Δp=350 bar P kW 60
Δp=400 bar P kW 68
Par Δp=350 bar T Nm 254
Δp=400 bar T Nm 290
Rigidez de rotación c kNm/rad 4.18
Momento de inercia del grupo rotatorio JGR kg·m² 0.0024
Aceleración angular máx. α rad/s² 14600
Volumen de la carcasa V L 0.33
Peso (aprox.) m kg 13.5
56
56.1
2000
3750
112
65
75
Desplazamiento geométrico Vg cm³/rev 56.1
Velocidad de rotación máx. nnom rpm 2000
nmáx rpm 3750
Flujo de salida qv L/min 112
Potencia Δp=350 bar P kW 65
Δp=400 bar P kW 75
Par Δp=350 bar T Nm 313
Δp=400 bar T Nm 357
Rigidez de rotación c kNm/rad 5.94
Momento de inercia del grupo rotatorio JGR kg·m² 0.0042
Aceleración angular máx. α rad/s² 7500
Volumen de la carcasa V L 0.45
Peso (aprox.) m kg 18
63
63
2000
3750
126
74
84
Desplazamiento geométrico Vg cm³/rev 63
Velocidad de rotación máx. nnom rpm 2000
nmáx rpm 3750
Flujo de salida qv L/min 126
Potencia Δp=350 bar P kW 74
Δp=400 bar P kW 84
Par Δp=350 bar T Nm 351
Δp=400 bar T Nm 401
Rigidez de rotación c kNm/rad 6.25
Momento de inercia del grupo rotatorio JGR kg·m² 0.0042
Aceleración angular máx. α rad/s² 7500
Volumen de la carcasa V L 0.45
Peso (aprox.) m kg 18
80
80.4
1800
3350
145
84
96
Desplazamiento geométrico Vg cm³/rev 80.4
Velocidad de rotación máx. nnom rpm 1800
nmáx rpm 3350
Flujo de salida qv L/min 145
Potencia Δp=350 bar P kW 84
Δp=400 bar P kW 96
Par Δp=350 bar T Nm 448
Δp=400 bar T Nm 512
Rigidez de rotación c kNm/rad 8.73
Momento de inercia del grupo rotatorio JGR kg·m² 0.0072
Aceleración angular máx. α rad/s² 6000
Volumen de la carcasa V L 0.55
Peso (aprox.) m kg 23
90
90
1800
3350
162
95
108
Desplazamiento geométrico Vg cm³/rev 90
Velocidad de rotación máx. nnom rpm 1800
nmáx rpm 3350
Flujo de salida qv L/min 162
Potencia Δp=350 bar P kW 95
Δp=400 bar P kW 108
Par Δp=350 bar T Nm 501
Δp=400 bar T Nm 573
Rigidez de rotación c kNm/rad 9.14
Momento de inercia del grupo rotatorio JGR kg·m² 0.0072
Aceleración angular máx. α rad/s² 6000
Volumen de la carcasa V L 0.55
Peso (aprox.) m kg 23
107
106.7
1600
3000
171
100
114
Desplazamiento geométrico Vg cm³/rev 106.7
Velocidad de rotación máx. nnom rpm 1600
nmáx rpm 3000
Flujo de salida qv L/min 171
Potencia Δp=350 bar P kW 100
Δp=400 bar P kW 114
Par Δp=350 bar T Nm 594
Δp=400 bar T Nm 679
Rigidez de rotación c kNm/rad 11.2
Momento de inercia del grupo rotatorio JGR kg·m² 0.0116
Aceleración angular máx. α rad/s² 4500
Volumen de la carcasa V L 0.8
Peso (aprox.) m kg 32
125
125
1600
3000
200
117
133
Desplazamiento geométrico Vg cm³/rev 125
Velocidad de rotación máx. nnom rpm 1600
nmáx rpm 3000
Flujo de salida qv L/min 200
Potencia Δp=350 bar P kW 117
Δp=400 bar P kW 133
Par Δp=350 bar T Nm 696
Δp=400 bar T Nm 796
Rigidez de rotación c kNm/rad 11.9
Momento de inercia del grupo rotatorio JGR kg·m² 0.0116
Aceleración angular máx. α rad/s² 4500
Volumen de la carcasa V L 0.8
Peso (aprox.) m kg 32
160
160.4
1450
2650
233
136
155
Desplazamiento geométrico Vg cm³/rev 160.4
Velocidad de rotación máx. nnom rpm 1450
nmáx rpm 2650
Flujo de salida qv L/min 233
Potencia Δp=350 bar P kW 136
Δp=400 bar P kW 155
Par Δp=350 bar T Nm 893
Δp=400 bar T Nm 1021
Rigidez de rotación c kNm/rad 17.4
Momento de inercia del grupo rotatorio JGR kg·m² 0.022
Aceleración angular máx. α rad/s² 3500
Volumen de la carcasa V L 1.1
Peso (aprox.) m kg 45
180
180
1450
2650
261
152
174
Desplazamiento geométrico Vg cm³/rev 180
Velocidad de rotación máx. nnom rpm 1450
nmáx rpm 2650
Flujo de salida qv L/min 261
Potencia Δp=350 bar P kW 152
Δp=400 bar P kW 174
Par Δp=350 bar T Nm 1003
Δp=400 bar T Nm 1146
Rigidez de rotación c kNm/rad 18.2
Momento de inercia del grupo rotatorio JGR kg·m² 0.022
Aceleración angular máx. α rad/s² 3500
Volumen de la carcasa V L 1.1
Peso (aprox.) m kg 45
200
200
1550
2750
310
181
207
Desplazamiento geométrico Vg cm³/rev 200
Velocidad de rotación máx. nnom rpm 1550
nmáx rpm 2750
Flujo de salida qv L/min 310
Potencia Δp=350 bar P kW 181
Δp=400 bar P kW 207
Par Δp=350 bar T Nm 1114
Δp=400 bar T Nm 1273
Rigidez de rotación c kNm/rad 57.3
Momento de inercia del grupo rotatorio JGR kg·m² 0.0353
Aceleración angular máx. α rad/s² 11000
Volumen de la carcasa V L 2.7
Peso (aprox.) m kg 66
Tamaño Desplazamiento (cm³/rev) Velocidad máx. (rpm) Flujo de salida (L/min) Potencia
(Kw)
nnom nmáx Δp=350 bar Δp=400 bar
10 10.3 3150 6000 32 19 22
12 12 3150 6000 38 22 25
16 16 3150 6000 50 29 34
23 22.9 2500 4750 57 33 38
28 28.1 2500 4750 70 41 47
32 32 2500 4750 80 47 53
45 45.6 2240 4250 102 60 68
56 56.1 2000 3750 112 65 75
63 63 2000 3750 126 74 84
80 80.4 1800 3350 145 84 96
90 90 1800 3350 162 95 108
107 106.7 1600 3000 171 100 114
125 125 1600 3000 200 117 133
160 160.4 1450 2650 233 136 155
180 180 1450 2650 261 152 174
200 200 1550 2750 310 181 207
Características
  • Potencia en un diseño compacto Esta bomba de desplazamiento fijo está pensada para ofrecer un alto rendimiento hidráulico sin ocupar espacio innecesario.
  • Versatilidad y confianza en todo tipo de aplicación Funciona a la perfección tanto en sistemas móviles como estacionarios, garantizando un flujo estable y eficiente en todo momento.
  • Control total del flujo Gracias a su ingeniería de precisión, el flujo se ajusta de forma proporcional a la velocidad y el desplazamiento, lo que permite un control exacto sobre el sistema.
  • Durabilidad comprobada Sus rodamientos están diseñados para soportar ciclos de trabajo largos y exigentes sin comprometer el rendimiento.
  • Eficiencia sin fugas Los pistones cónicos de una sola pieza, junto con anillos de sellado de alto rendimiento, reducen al mínimo las fugas internas y maximizan la eficiencia del sistema.
  • Tags:
  • Soluciones hidráulicas industriales
  • Válvulas hidráulicas
  • Sistema hidráulico
  • Válvula de alivio
  • Válvula de retención
  • Válvula basculante
  • Válvula direccional
  • Accesorios hidráulicos
  • Componentes hidráulicos
  • Fabricante chino de válvulas hidráulicas
Aplicaciones
Camión de basura
Camión de basura

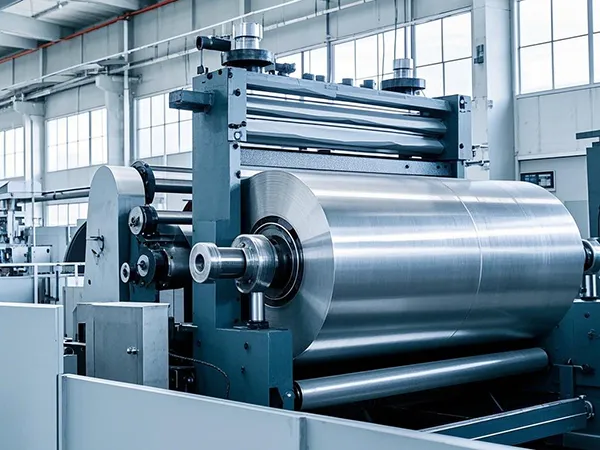

Equipos de laminación de papel de aluminio
Equipos de laminación de papel de aluminio
También ofrecemos soluciones de prensas hidráulicas

Desarrollamos prensas hidráulicas para materiales compuestos totalmente adaptadas a los requerimientos de cada cliente. Nuestras soluciones no solo permiten el moldeo eficiente de compuestos como SMC, BMC, GMT, LET-D, termoplásticos, termoestables y fibras de carbono, sino que también pueden integrarse con sistemas automatizados para procesos de alta complejidad. Gracias a su versatilidad y rendimiento, nuestras prensas son elegidas en sectores como la industria naval, automotriz, construcción, petroquímica, energía, telecomunicaciones, ferroviaria, aeroespacial y de aviación.

Leer Más
