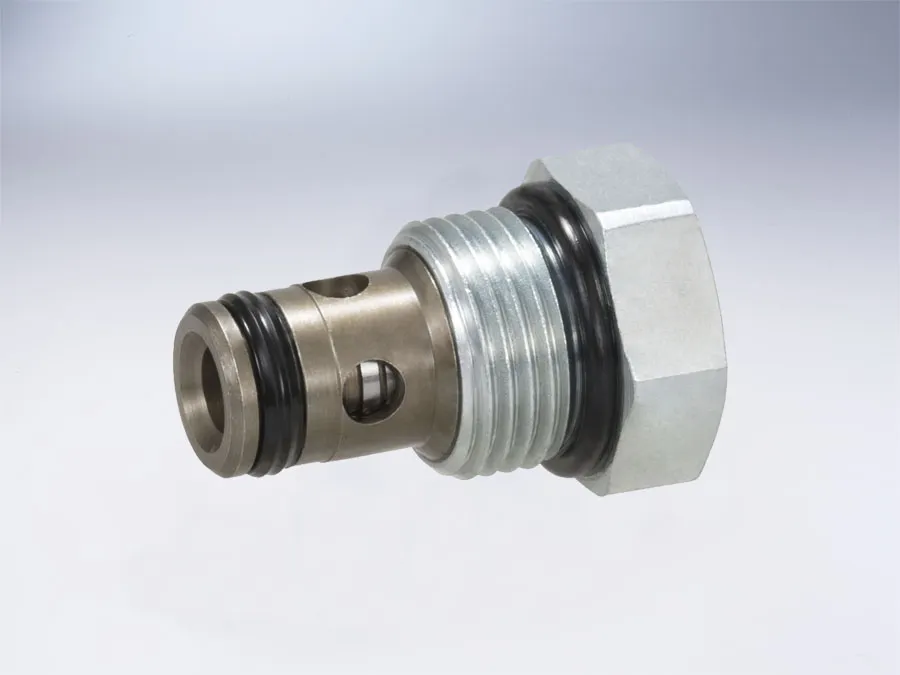

Válvulas de cartucho roscadas

Válvulas hidráulicas diseñadas para mantener la carga con total seguridad, incluso en aplicaciones de alta presión o movimientos intensos. Ideales para sistemas que requieren un control preciso y confiable de la carga

Las válvulas de cartucho roscadas con control proporcional por solenoide ofrecen un control preciso de la presión en sistemas hidráulicos. Gracias a su respuesta eficiente y estable, son ideales para aplicaciones que requieren un ajuste fino y confiable bajo condiciones exigentes.

Válvula de asiento de 2 vías (tipo cerrada, SP08-20)
Válvula de asiento de 2 vías (tipo cerrada, SP08-20)
  • Presión de funcionamiento: 250 bar (3625 psi)
  • Flujo: 22 L/min (5.8 gpm) a una caída de presión de 34.5 bar (500 PSID)
Válvula de asiento de 2 vías (tipo cerrada, SP08-20)
Válvula de asiento de 2 vías (tipo cerrada, SP08-20)
  • Presión de funcionamiento: 207bar (3000psi)
  • Flujo: 0 a 22.7 L/min (0 a 6 gpm)
Válvula de asiento de 2 vías (tipo cerrada, SP10-20)
Válvula de asiento de 2 vías (tipo cerrada, SP10-20)
  • Presión de funcionamiento: 250bar (3625psi)
  • Flujo: 68 L/min (18 gpm) a una caída de presión de 34.5 bar (500 PSID)
Válvula de alivio proporcional (TS08-27)
Válvula de alivio proporcional (TS08-27)
  • Presión de funcionamiento: 241bar (3500psi)
  • Flujo: 0.76 L/min (0.2 gpm) - flujo piloto máximo
Válvula de alivio proporcional (TS10-26)
Válvula de alivio proporcional (TS10-26)
  • Presión de funcionamiento: 241bar (3500psi)
  • Flujo: 94.6 L/min (25 GPM), DP = 13 bar (190 PSI), sólo válvula de cartucho, caudal desde el puerto ① al puerto ② con la bobina sin tensión
Válvula de alivio proporcional con control piloto (TS10-27)
Válvula de alivio proporcional con control piloto (TS10-27)
  • Presión de funcionamiento: 241bar (3500psi)
  • Flujo: 75.7 L/min (20 gpm), DP = 14.8 bar (215 PSI), sólo válvula de cartucho, caudal desde el puerto ① al puerto ② con la bobina sin tensión
Válvula proporcional de reducción y de alivio de presión con control piloto (TS10-36)
Válvula proporcional de reducción y de alivio de presión con control piloto (TS10-36)
  • Presión de funcionamiento: 241bar (3500psi)
  • Flujo: Con la bobina sin tensión, el flujo nominal del puerto ① al puerto ③ es de 56.8 L/min (15 gpm) a una caída de presión de la válvula de cartucho de 22.8 bar (330 PSI)
Válvula de alivio proporcional (TS38-20)
Válvula de alivio proporcional (TS38-20)
  • Presión de funcionamiento: 241bar (3500psi)
  • Flujo:
    A: 11.4 L/min (3 gpm) a una caída de presión de 20 bar (290 PSI)
    B: 11.4 L/min (3 gpm) a una caída de presión de 10 bar (150 PSI)
    C: 11.4 L/min (3 gpm) a una caída de presión de 5.5 bar (80 PSI)
Válvula proporcional de reducción y de alivio de presión (TS98-31)
Válvula proporcional de reducción y de alivio de presión (TS98-31)
  • Presión de funcionamiento: 207bar (3000psi)
  • Flujo: Con la bobina sin tensión, el flujo desde el puerto ③ al puerto ④ es de 11.4 L/min (3 gpm) a una caída de presión de 45 PSID
Válvula proporcional de reducción y de alivio de presión (EHPR08-33)
Válvula proporcional de reducción y de alivio de presión (EHPR08-33)
  • Presión de funcionamiento: 207bar (3000psi)
  • Flujo: 4.0 L/min (1.05 gpm), DP = 6 bar (87 PSI), sólo válvula de cartucho, caudal desde el puerto ① al puerto ③ con la bobina sin tensión
Válvula reductora de presión proporcional inversa (DBVSA-1LG)
Válvula reductora de presión proporcional inversa (DBVSA-1LG)
  • Presión de funcionamiento:
    Puerto 1: 250 bar
    Puerto 2: 300 bar
  • Flujo: 65L/min

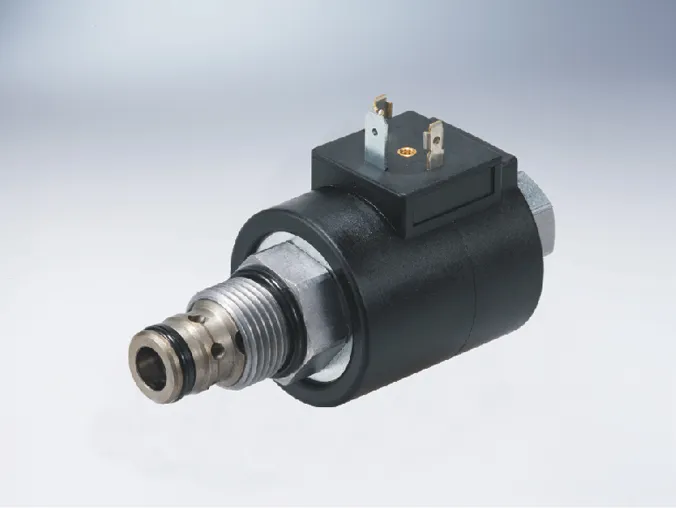

Válvulas solenoides
Válvulas solenoides
  • Presión de funcionamiento máx.: 207 bar
  • Temperatura: -40℃ a +120℃ (junta de caucho de nitrilo estándar)
  • Tensión de servicio de la bobina: 85% a 115% de la tensión nominal
Válvulas direccionales
Válvulas de presión
  • Presión de funcionamiento máx.: 240 bar
  • Temperatura: -40℃ a +120℃ (junta de caucho de nitrilo estándar)
Válvulas de presión
Válvulas de presión
  • Temperatura: -30℃ a +120℃ (junta estándar de caucho nitrílico)
Válvulas de flujo
Válvulas de flujo
  • Presión de funcionamiento máx.: 250 bar
  • Temperatura: -30℃ a +120℃ (junta de caucho de nitrilo estándar)
Válvulas de equilibrado
Válvulas de equilibrado
Válvulas de equilibrado

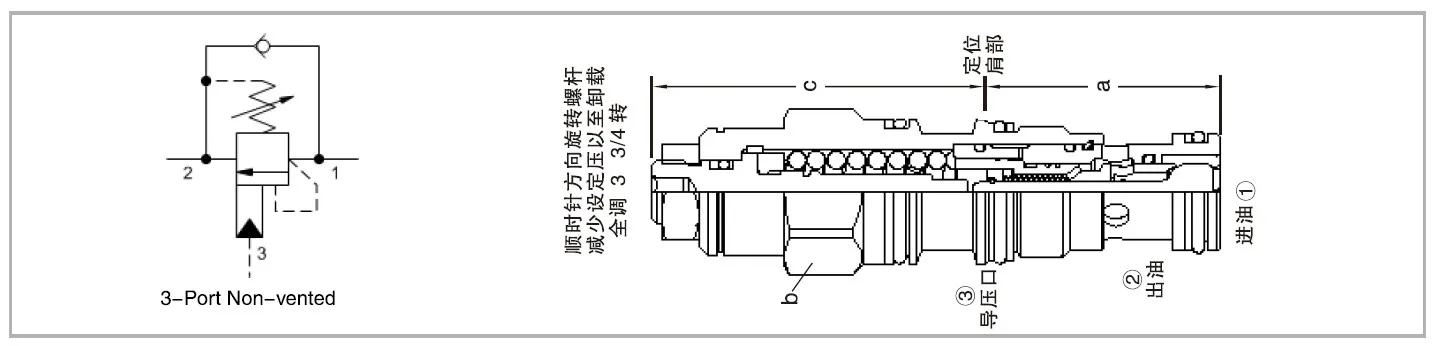

Tipo estándar no ventilado, presión máx. de ajuste 280 bar; relaciones de pilotaje: 3:1, 1.5:1, 2:1

Flujo (L/min) Modelo Cavidad Tamaño de la válvula de cartucho (mm) Par de instalación (Nm)
a b c
L C
60 CBCA-LHN T-11A 35.0 22.2 49.8 58.2 45-50
120 CBEA-LHN T-2A 35.1 28.6 60.5 63.5 60-70
240 CBGA-LHN T-17A 46.0 31.8 69.9 84.1 200-215
480 CBIA-LHN T-19A 63.5 41.3 89.9 103.9 465-500
